Retro Kreuzschalter Porzellan für Unterputz

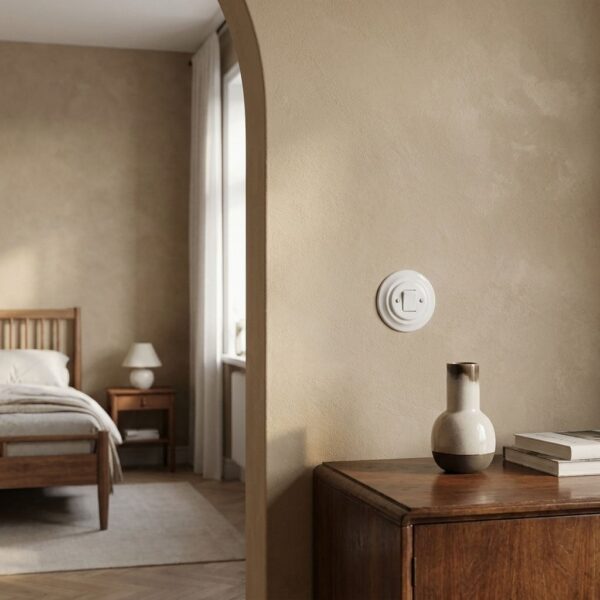

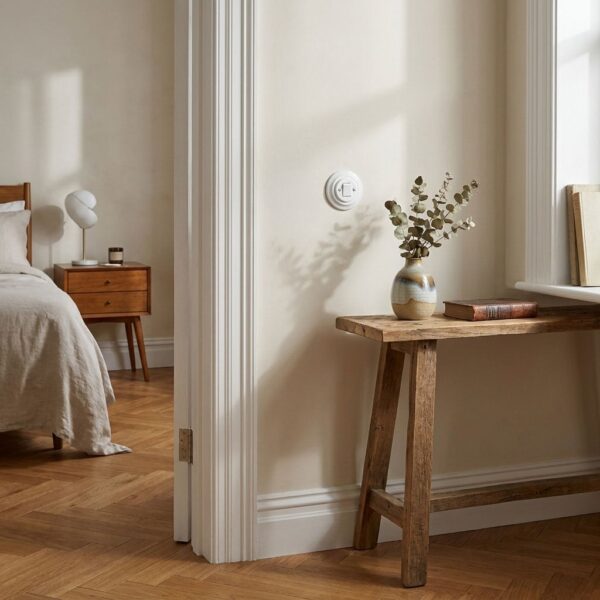

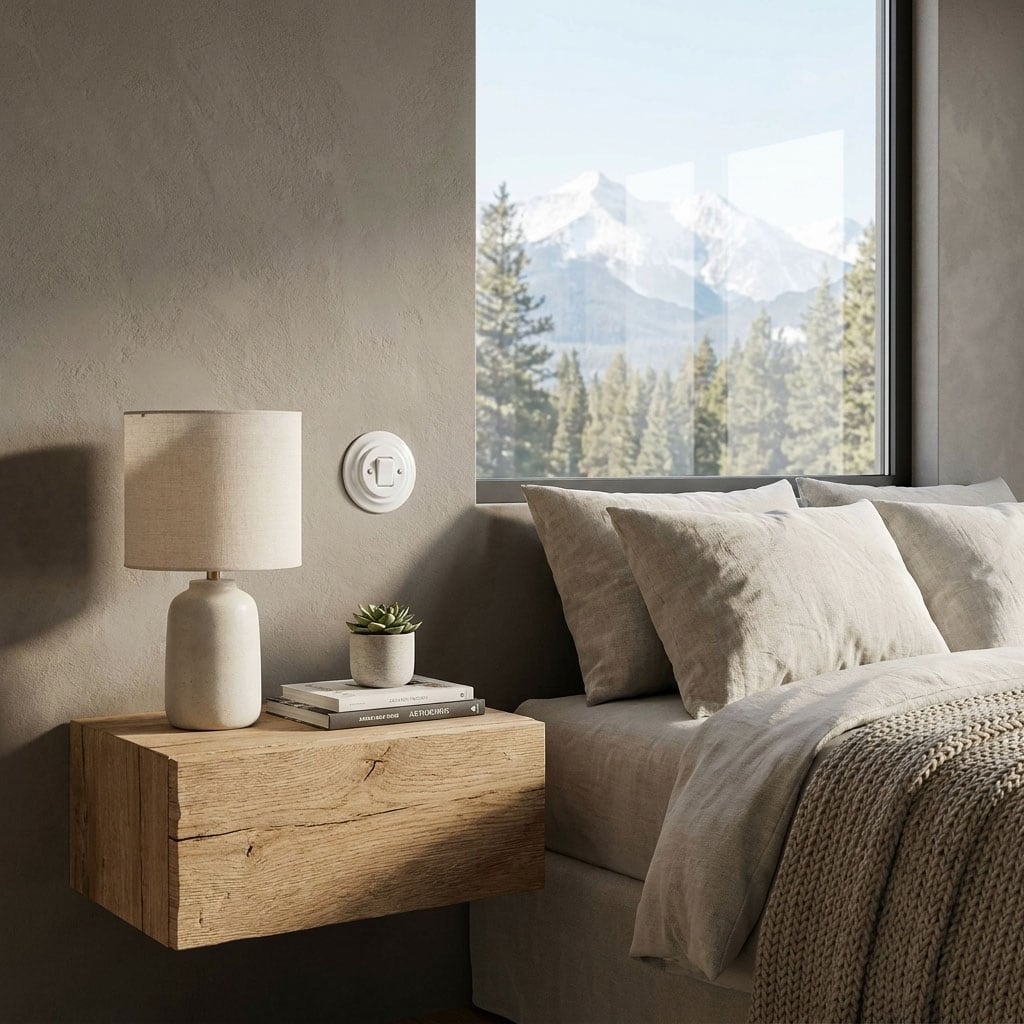

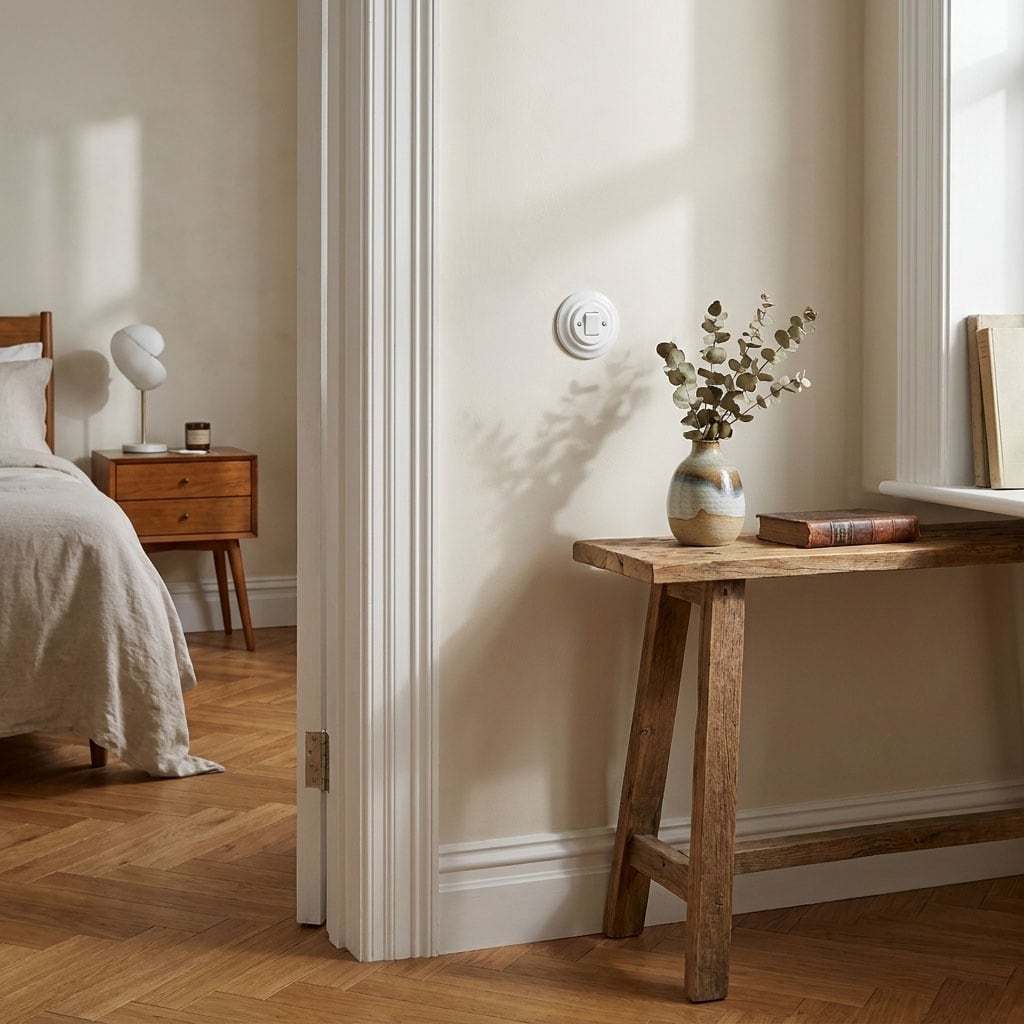

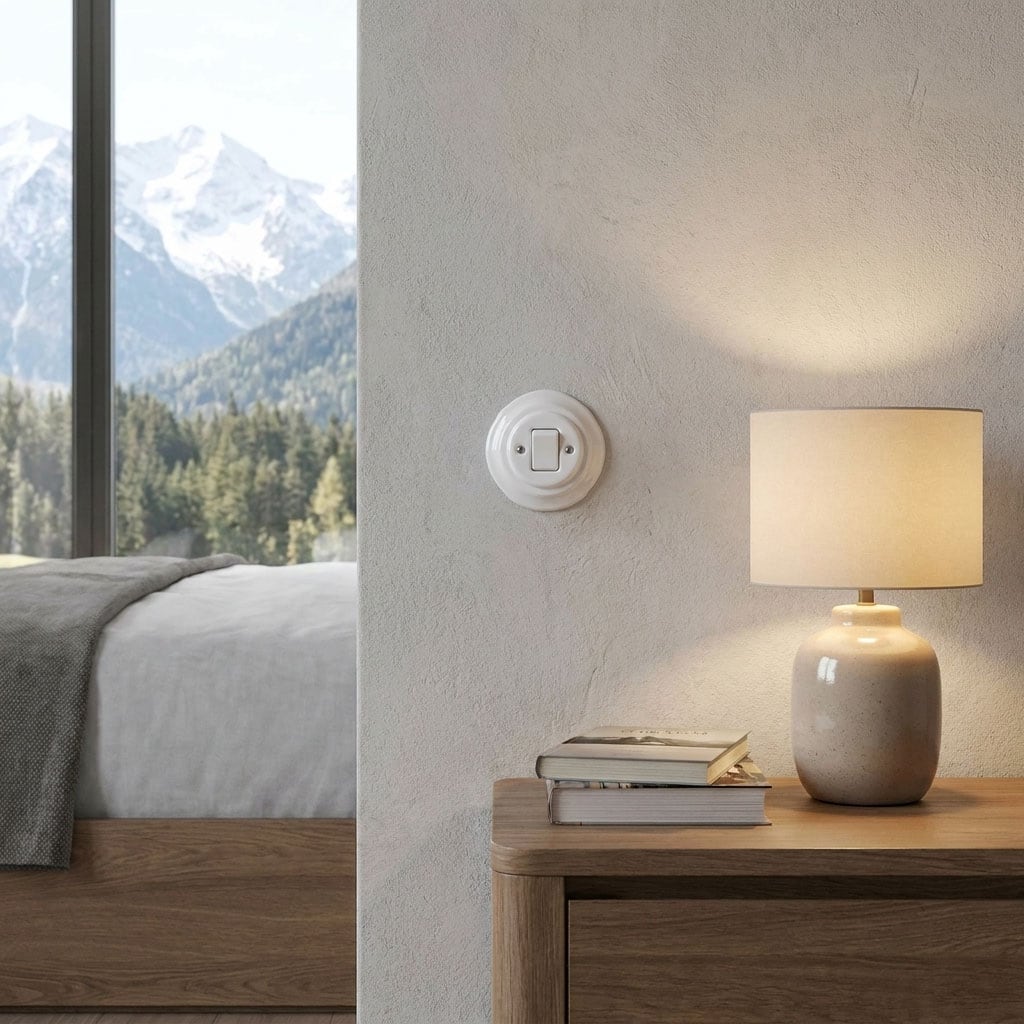

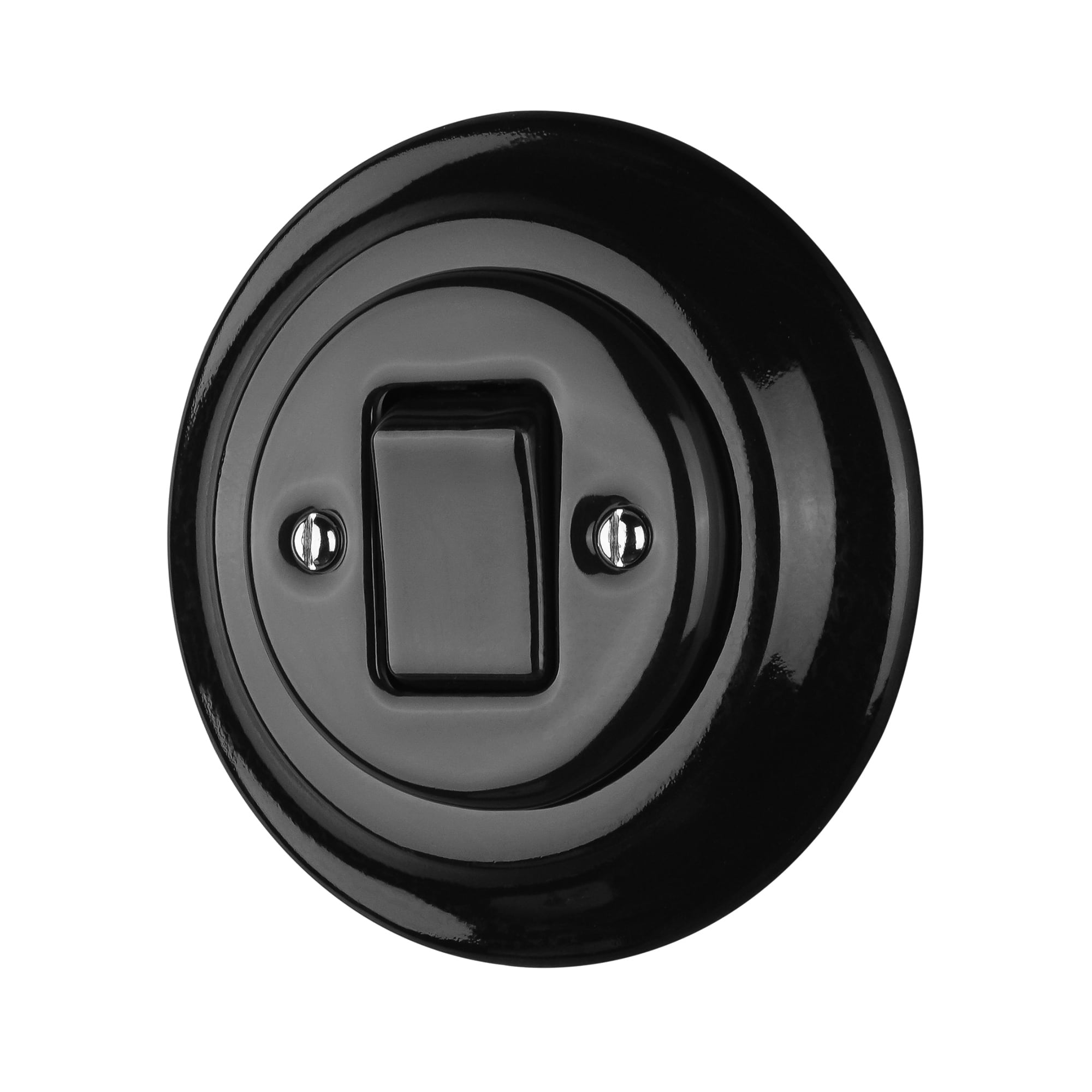

An der Schlafzimmertür und auf beiden Seiten des Betts, im Flur mit drei Türen, im Treppenhaus über mehrere Etagen: Manche Leuchten werden von drei Stellen geschaltet – und jede davon wird täglich berührt. Dieser Kreuzschalter Porzellan macht die dritte Schaltstelle möglich und hebt sich optisch vom Wechselschalter des Programms etwas ab: runde, glasierte Porzellanrosette, jedoch breitere Schaltwippe, zwei glänzende Schrauben.

So funktioniert die Kreuzschaltung
Ein Kreuzschalter arbeitet nie allein. Er sitzt zwischen zwei Wechselschaltern: am Anfang und am Ende der Schaltung je ein Wechselschalter, dazwischen ein Kreuzschalter für jede weitere Schaltstelle. Für drei Schaltstellen werden also zwei Wechselschalter und ein Kreuzschalter Porzellan benötigt, für vier Schaltstellen zwei Wechselschalter und zwei Kreuzschalter. Als einzelner Lichtschalter lässt er sich nicht einsetzen.

Viele Schaltstellen? Taster als Alternative
Ab vier oder fünf Schaltstellen ist im Neubau oder bei einer Sanierung eine Tasterschaltung mit Stromstoßschalter oft die einfachere Lösung. Dann sitzt an jeder Stelle ein Taster aus Porzellan, der äußerlich genauso aussieht.

Ein Set, keine Einzelteile
Im Lieferumfang sind Porzellan-Rahmen, Porzellan-Abdeckung und Unterputz-Einsatz. Der Kreuzschalter Porzellan passt in alle gängigen 68-mm-Gerätedosen und ersetzt einen vorhandenen Kreuzschalter ohne Stemmen. Mit ca. 11,3 mm Einbautiefe baut der Einsatz flach – hilfreich, weil an einem Kreuzschalter vier Adern angeschlossen werden.

Material

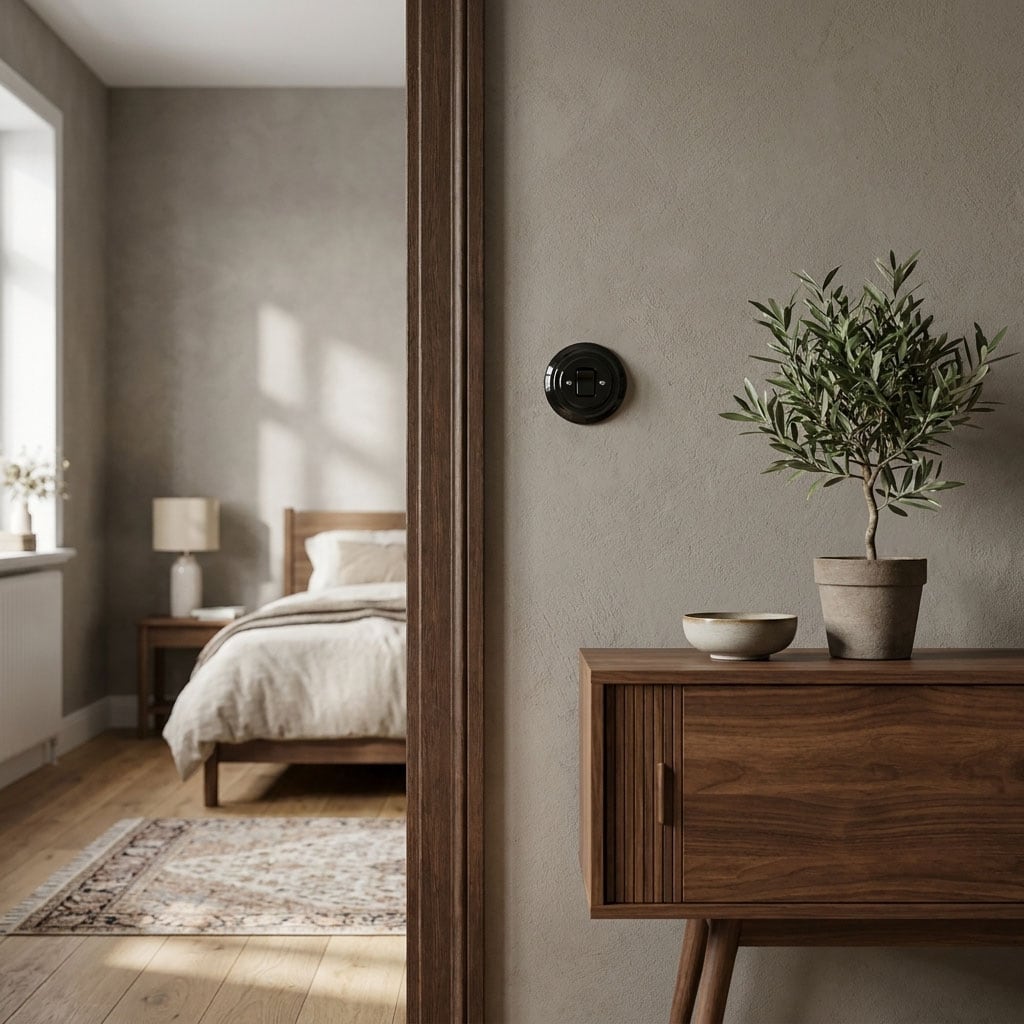

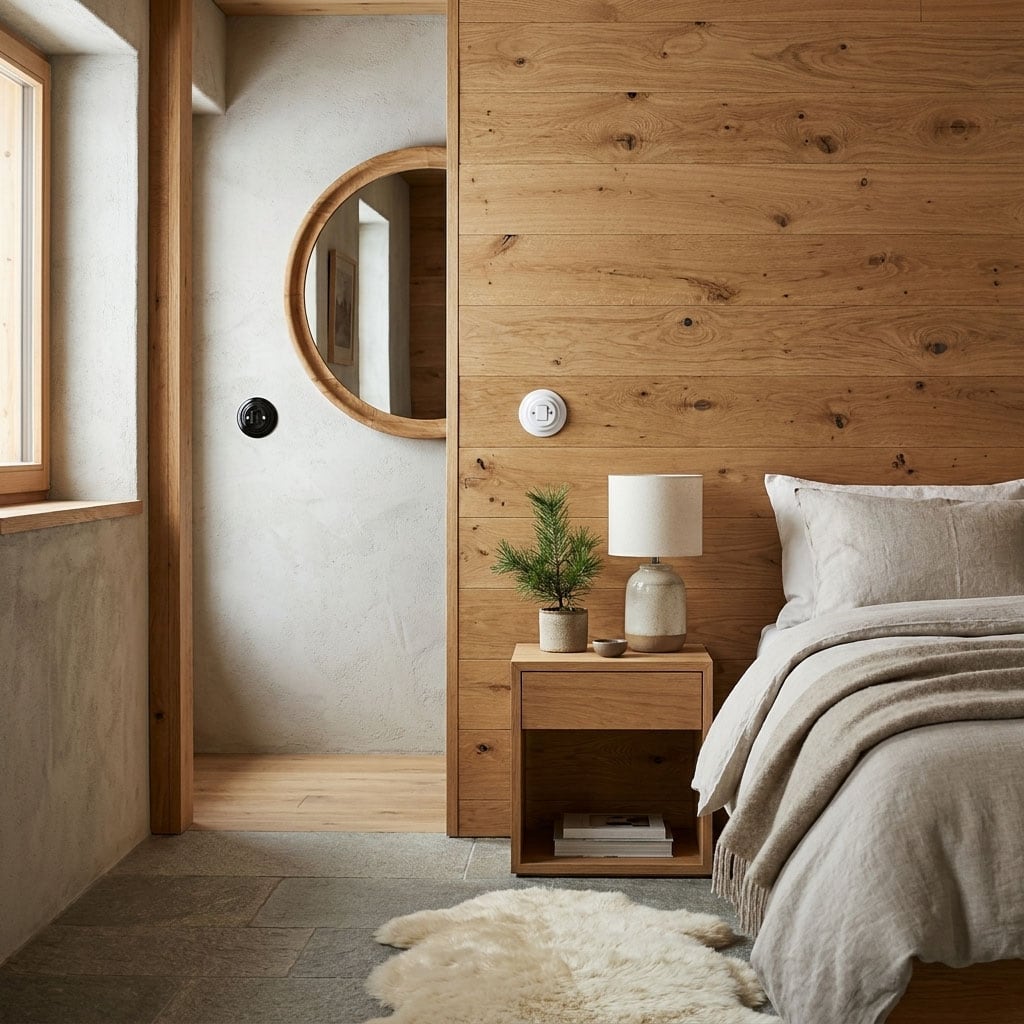

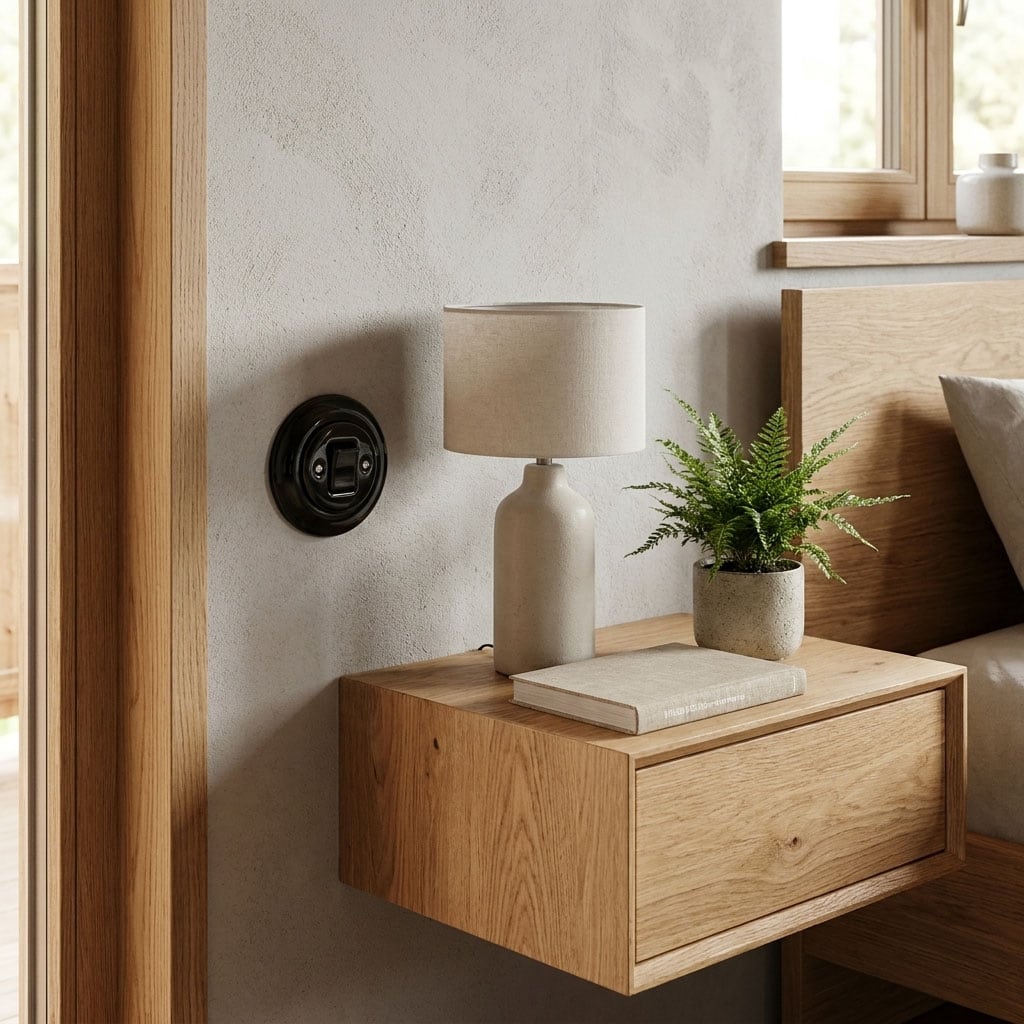

Rahmen und Abdeckung bestehen aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Porzellan vergilbt nicht wie Kunststoff und behält seinen Glanz über Jahrzehnte. Erhältlich in Weiß und Schwarz – passend zu den Wechselschaltern an den anderen Schaltstellen.

Technische Daten

• Funktion: Kreuzschalter Porzellan, 1-Fach, 3-Wege
• Schaltung: Kreuzschaltung zwischen zwei Wechselschaltern, nicht einzeln verwendbar
• Nennspannung: 250 V~, 50 Hz
• Nennstrom: max. 10 A
• Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
• Material: Hart-Porzellan, glasiert
• Schutzart: IP20, für geschlossene und trockene Räume
• Durchmesser: ca. 100 mm
• Einbautiefe: ca. 11,3 mm · Aufbauhöhe: ca. 25,5 mm
• Montage: alle gängigen 68-mm-Gerätedosen, Schraubabstand 60 mm
• Farben: Weiß (UP8W), Schwarz (UP8S)

Montage

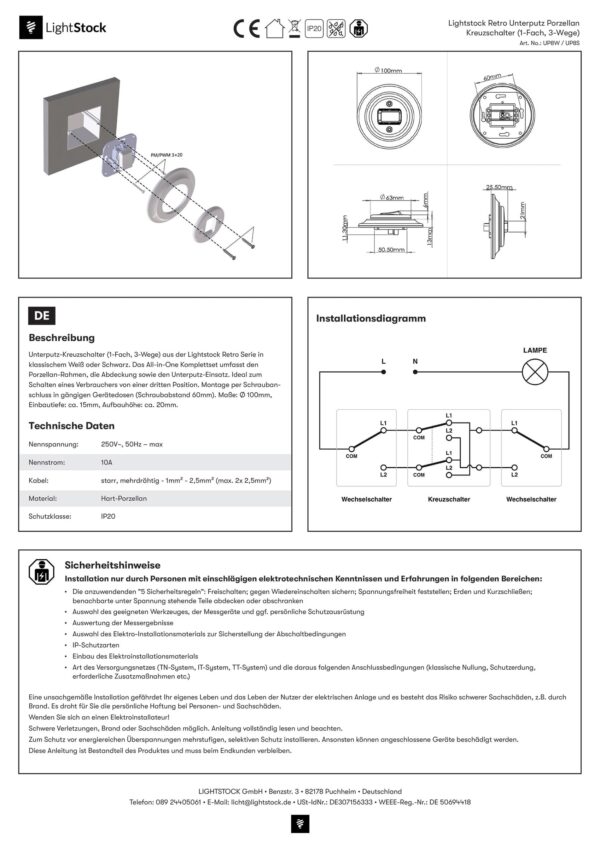

Die Montage erfolgt in einer vorhandenen Unterputz-Gerätedose. Die bebilderte Montageanleitung mit dem Schaltplan der Kreuzschaltung steht direkt darunter als PDF zum Download bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.

Montageanleitungen

Lightstock Retro Unterputz-Kreuzschalter aus Porzellan, 1-Fach, 3-Wege

Passt dazu
Im selben Design wie der Kreuzschalter aus Porzellan:

• Wechselschalter 1-Fach – zwei Stück bilden Anfang und Ende jeder Kreuzschaltung
• Taster 1-Fach – für Tasterschaltungen mit Stromstoßschalter
• Unterputz-Steckdose – für ein durchgängiges Bild an der Wand
