Retro Aufputz-Doppelwechselschalter Porzellan – auch als Serienschalter

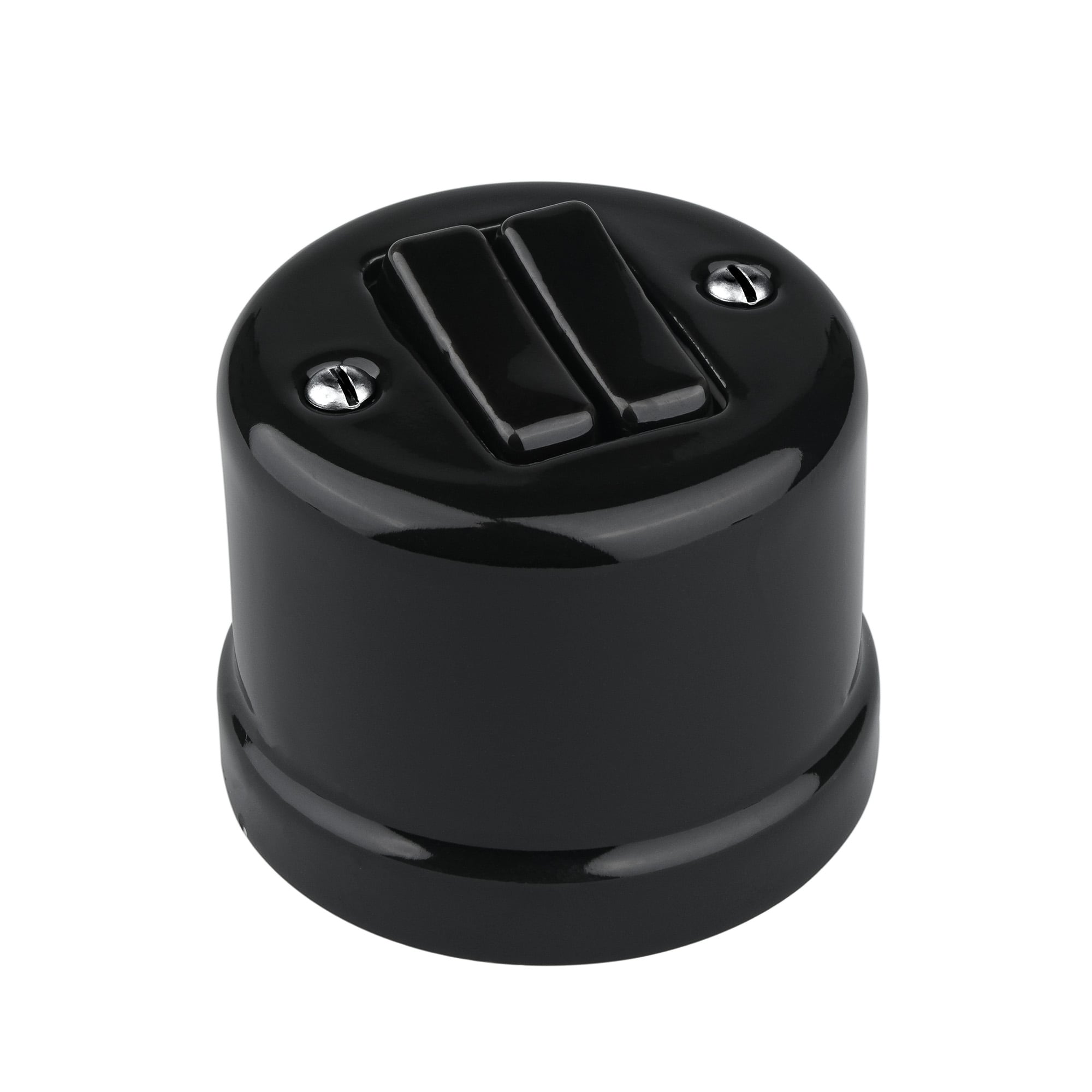

Deckenlicht und Wandleuchte, Küche und Esstisch: zwei Leuchten, eine Schaltstelle und kein Schlitz in der Wand. Dieser Aufputz-Doppelwechselschalter Porzellan bringt zwei Schaltwippen in einem kompakten, glasierten Porzellankörper von rund 65 mm Durchmesser unter. Er wird jeden Tag angefasst und ist immer zu sehen – entsprechend darf er aussehen.
Doppelwechselschalter und Serienschalter in einem
Im Gehäuse stecken zwei unabhängige Wechselschalter (Schaltzeichen 6+6). Paarweise installiert, schalten zwei Doppelwechselschalter beide Leuchten von zwei Stellen, etwa am Anfang und Ende eines Flurs. Allein eingesetzt arbeitet er als klassischer Serienschalter und schaltet zwei Leuchten oder Leuchtengruppen getrennt von einer Stelle. Für eine einzelne Leuchte genügt der Aufputz-Wechselschalter 1-Fach.
Für die Installation mit Textilkabel
Die Zuleitung wird seitlich durch einen 11 mm breiten Kabeleingang im Sockel geführt. So passt der Schalter zur klassischen Aufputz-Installation mit Textilkabel und Kabelhaltern aus Porzellan.
Auf Holz nur mit Montageplatte
Der Aufputz-Doppelwechselschalter Porzellan darf direkt nur auf schwer entflammbaren Untergründen montiert werden, etwa auf Putz, Mauerwerk oder Beton. Auf Holz und anderen brennbaren Untergründen gehört eine schwer entflammbare Montageplatte darunter.
Material
Das Gehäuse besteht aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Porzellan vergilbt nicht wie Kunststoff und behält seinen Glanz über Jahrzehnte. Erhältlich in Weiß und Schwarz.
Technische Daten
- Funktion: 2-Fach, 2-Wege – Doppelwechselschalter (6+6), auch als Serienschalter einsetzbar
- Nennspannung: 250 V~, 50 Hz
- Nennstrom: max. 10 A
- Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
- Kabeleingang: seitlich, 11 mm breit
- Material: Hart-Porzellan, glasiert
- Schutzart: IP20, für geschlossene und trockene Räume
- Norm: IEC 60669-1
- Durchmesser: ca. 65 mm · Höhe: ca. 55 mm
- Befestigung: zwei Schrauben, Lochabstand 38 mm
- Untergrund: schwer entflammbar, sonst mit Montageplatte
- Farben: Weiß (AP6W), Schwarz (AP6S)
Montage

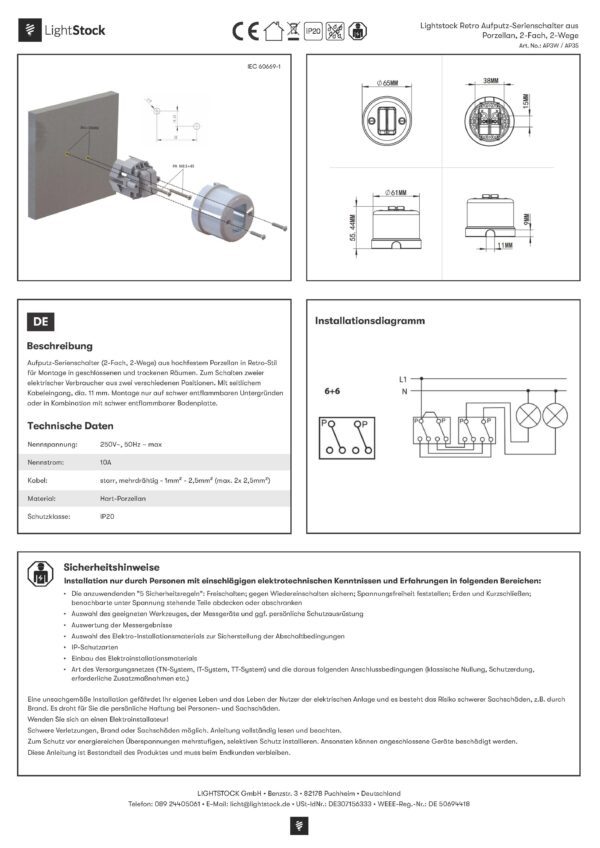

Der Sockel wird mit zwei Schrauben auf die Wand gesetzt, die Zuleitung angeschlossen und das Porzellangehäuse aufgeschraubt. Die bebilderte Montageanleitung mit Schaltplan steht direkt darunter als PDF zum Download bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
Montageanleitungen
Lightstock Retro Aufputz-Doppelwechselschalter / Serienschalter Porzellan, 2-Fach
