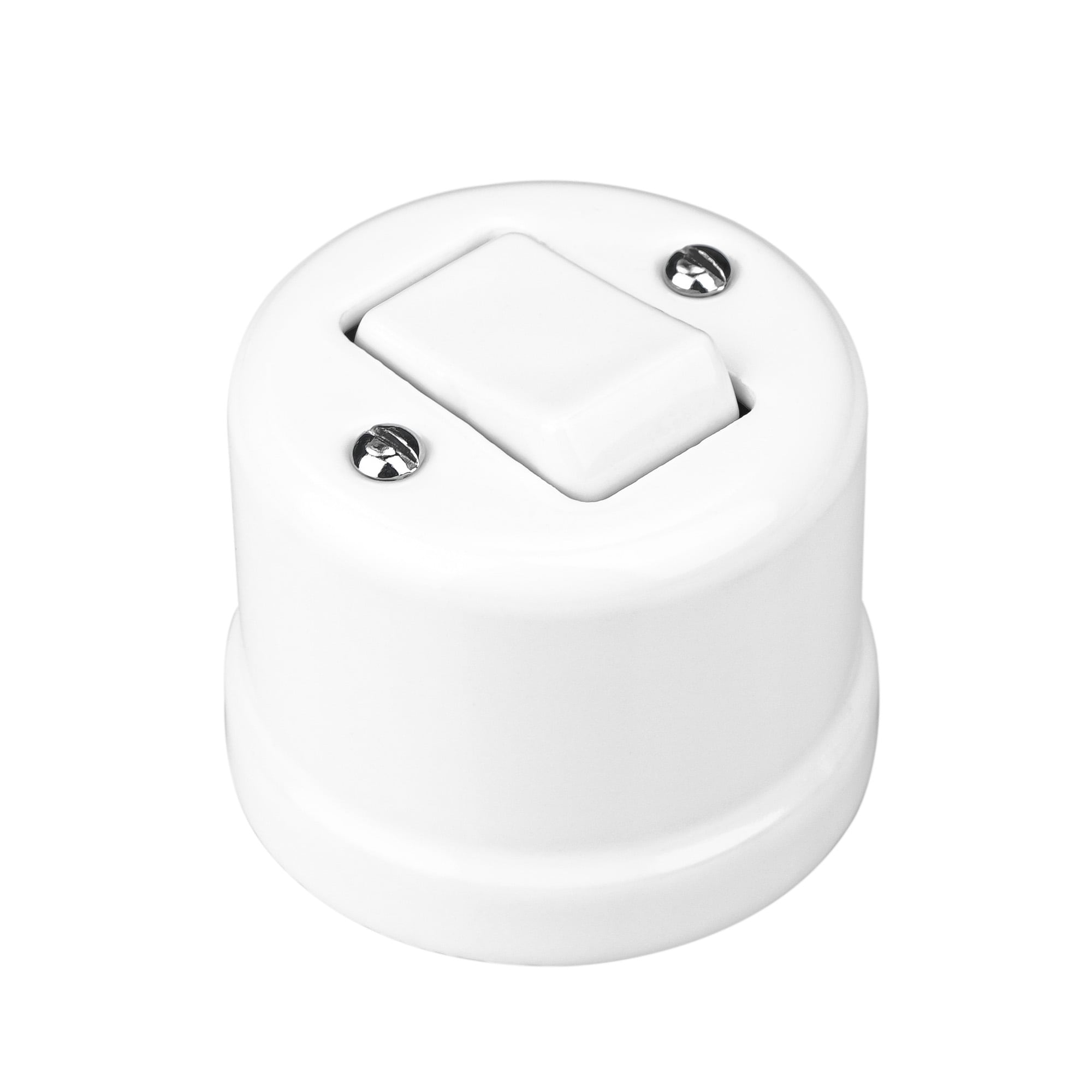

Retro Aufputz-Kreuzschalter Porzellan – für drei und mehr Schaltstellen
Der Flur mit drei Türen, das Treppenhaus über zwei Etagen, die Werkstatt mit Zugang von Haus und Hof: Manche Leuchten werden von drei Stellen geschaltet – und jede davon wird täglich angefasst. Dieser Aufputz-Kreuzschalter Porzellan macht die dritte Schaltstelle möglich, ohne dass dafür ein Schlitz in die Wand muss. Er sitzt im selben kompakten, glasierten Porzellankörper von rund 65 mm Durchmesser wie die Wechselschalter des Programms.
So funktioniert die Kreuzschaltung
Ein Kreuzschalter arbeitet nie allein. Er sitzt zwischen zwei Aufputz-Wechselschaltern: am Anfang und am Ende der Schaltung je ein Wechselschalter, dazwischen ein Kreuzschalter für jede weitere Schaltstelle. Für drei Schaltstellen werden also zwei Wechselschalter und ein Kreuzschalter benötigt, für vier Schaltstellen zwei Wechselschalter und zwei Kreuzschalter. Angeschlossen werden vier Adern: je zwei korrespondierende Leiter von beiden Seiten. Als einzelner Lichtschalter ist er nicht vorgesehen.
Für die Installation mit Textilkabel
Der Sockel hat einen seitlichen, 11 mm breiten Kabeleingang. So passt der Schalter zur klassischen Aufputz-Installation mit Textilkabel und Kabelhaltern aus Porzellan.
Auf Holz nur mit Montageplatte
Der Aufputz-Kreuzschalter Porzellan darf direkt nur auf schwer entflammbaren Untergründen montiert werden, etwa auf Putz, Mauerwerk oder Beton. Auf Holz und anderen brennbaren Untergründen gehört eine schwer entflammbare Montageplatte darunter.
Material
Das Gehäuse besteht aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Porzellan vergilbt nicht wie Kunststoff und behält seinen Glanz über Jahrzehnte. Erhältlich in Weiß und Schwarz – passend zu den Wechselschaltern an den anderen Schaltstellen.
Technische Daten
- Funktion: Kreuzschalter 1-Fach, 3-Wege
- Schaltung: Kreuzschaltung zwischen zwei Wechselschaltern, nicht einzeln verwendbar
- Nennspannung: 250 V~, 50 Hz
- Nennstrom: max. 10 A
- Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
- Kabeleingang: seitlich, 11 mm breit
- Material: Hart-Porzellan, glasiert
- Schutzart: IP20, für geschlossene und trockene Räume
- Durchmesser: ca. 65 mm · Höhe: ca. 55 mm
- Befestigung: zwei Schrauben, Lochabstand 38 mm
- Untergrund: schwer entflammbar, sonst mit Montageplatte
- Farben: Weiß (AP8W), Schwarz (AP8S)
Montage

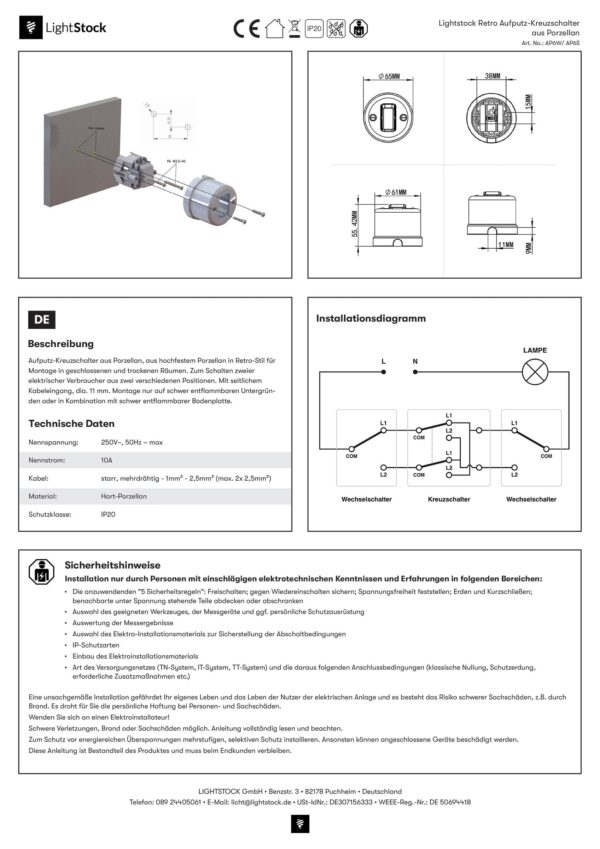

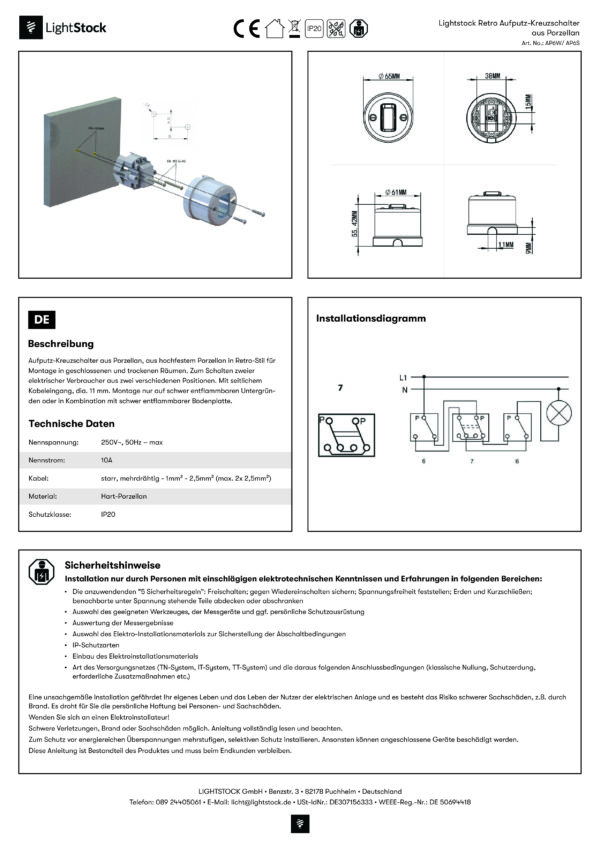

Der Sockel wird mit zwei Schrauben auf die Wand gesetzt, die Leitungen angeschlossen und das Porzellangehäuse aufgeschraubt. Die bebilderte Montageanleitung mit dem Schaltplan der Kreuzschaltung steht direkt darunter als PDF zum Download bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
Montageanleitungen
Lightstock Retro Aufputz-Kreuzschalter Porzellan, 1-Fach, 3-Wege
Passt dazu
Im selben Design wie der Aufputz-Kreuzschalter Porzellan:
- Aufputz-Wechselschalter 1-Fach – zwei Stück bilden Anfang und Ende jeder Kreuzschaltung
- Aufputz-Doppelwechselschalter 2-Fach – zwei Leuchten von einer oder zwei Stellen
- Aufputz-Steckdose – Schuko mit Kindersicherung im selben Porzellankörper
- Montageplatte für Aufputz-Schalter – für Holz und andere brennbare Untergründe
- Textilkabel für die Aufputz-Installation – verseilt oder als Rundkabel
