Serienschalter aus Porzellan mit Messing-Kippschaltern für Unterputz

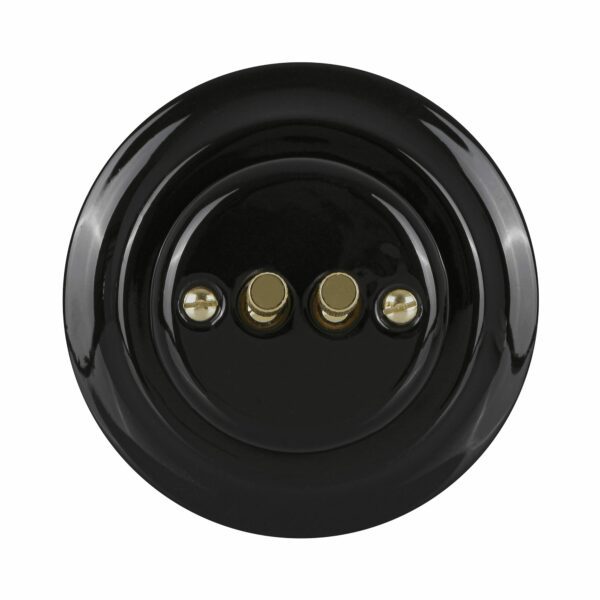

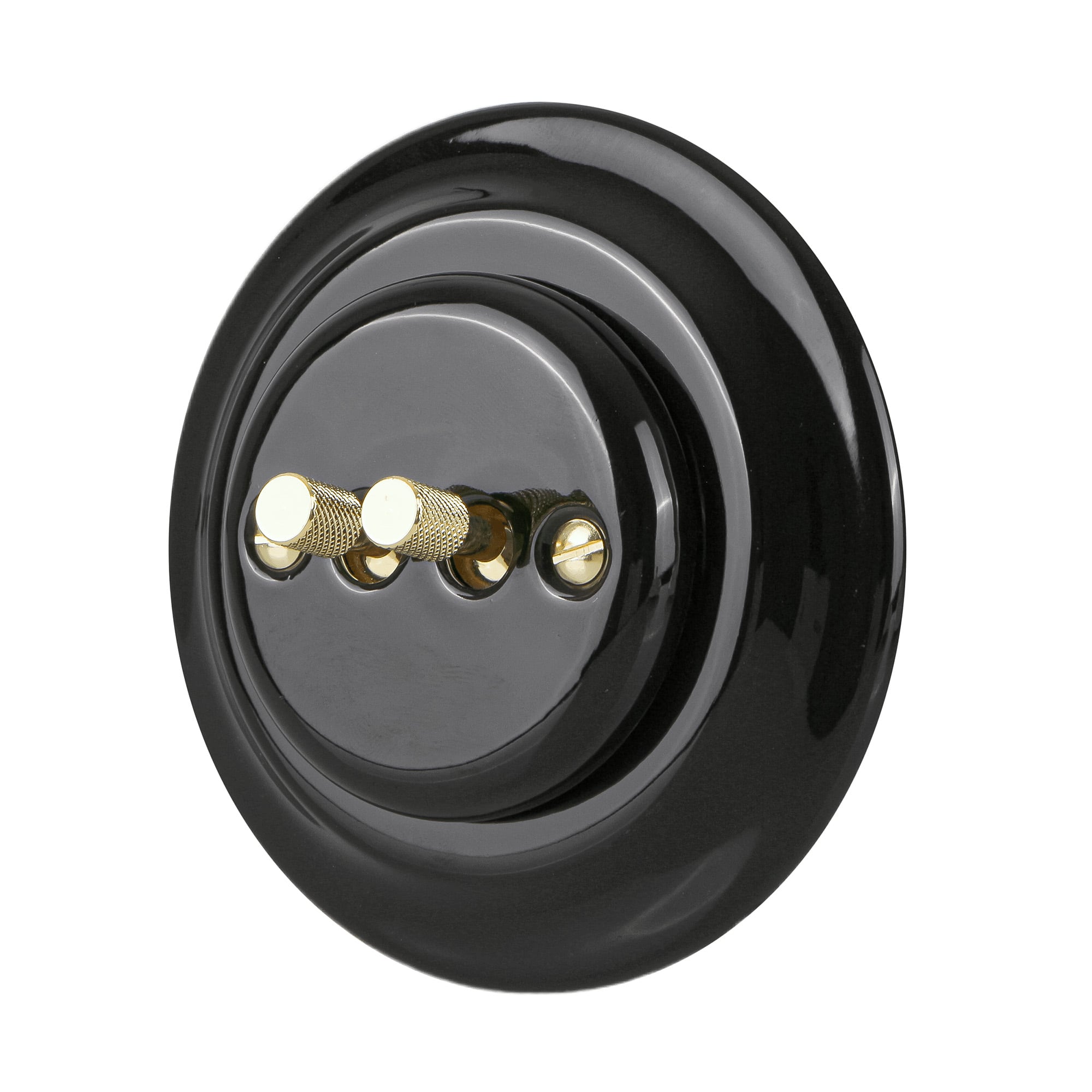

Deckenlicht und Wandleuchte, Esstisch und Arbeitsplatte: Wo zwei Lichtquellen an einer Stelle geschaltet werden, greift man jeden Tag zum selben Schalter. Hier sind es zwei kleine Hebel, die umgelegt werden. Der Serienschalter aus Porzellan trägt zwei gerändelte Kipphebel aus Messing nebeneinander auf einer runden, glasierten Porzellanrosette – zwei Lichtkreise aus einer einzigen Unterputzdose.
Serienschalter und Doppelwechselschalter in einem
In der Rosette stecken zwei unabhängige Wechselschalter (Schaltzeichen 6+6). Allein eingesetzt arbeitet er als Serienschalter und schaltet zwei Leuchten oder Leuchtengruppen getrennt von einer Stelle. Paarweise installiert, schalten zwei Stück beide Leuchten von zwei Stellen, etwa am Anfang und Ende eines Flurs. Für eine einzelne Leuchte genügt der Wechselschalter mit einem Messing-Kippschalter.
Ein Set, keine Einzelteile
Im Lieferumfang sind Porzellan-Rahmen, Porzellan-Abdeckung und Unterputz-Einsatz mit zwei Messing-Kippschaltern. Der Serienschalter aus Porzellan passt in alle gängigen 68-mm-Gerätedosen und ersetzt einen vorhandenen Serien- oder Wechselschalter ohne Stemmen. Der Einsatz baut mit ca. 11,3 mm flach in die Dose; die Hebel stehen rund 38 mm vor der Wand.
Material
Rahmen und Abdeckung bestehen aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Porzellan vergilbt nicht wie Kunststoff und behält seinen Glanz über Jahrzehnte. Kipphebel und Schrauben sind aus Messing. Erhältlich in Weiß und Schwarz.
Technische Daten
- Funktion: Serienschalter 2-Fach, 2-Wege – technisch ein Doppelwechselschalter (6+6)
- Betätigung: zwei Kippschalter aus Messing
- Nennspannung: 250 V~, 50 Hz
- Nennstrom: max. 10 A
- Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
- Material: Hart-Porzellan, glasiert; Kipphebel und Schrauben aus Messing
- Schutzart: IP20, für geschlossene und trockene Räume
- Norm: IEC 60669-1
- Durchmesser: ca. 100 mm
- Einbautiefe: ca. 11,3 mm · Aufbauhöhe: ca. 37,8 mm (mit Hebeln)
- Montage: alle gängigen 68-mm-Gerätedosen
- Farben: Weiß (UPB6W), Schwarz (UPB6S)
Montage

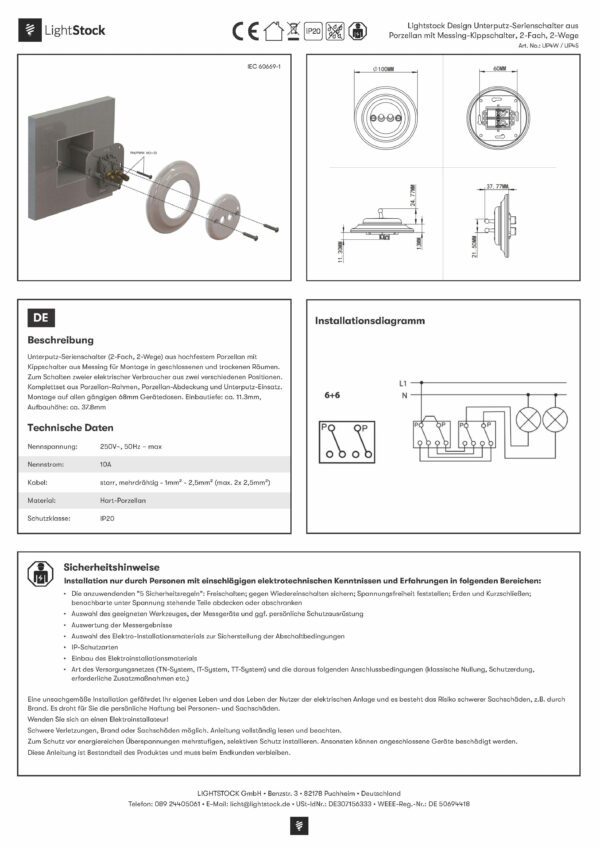

Die Montage erfolgt in einer vorhandenen Unterputz-Gerätedose. Die bebilderte Montageanleitung mit Schaltplan steht direkt darunter als PDF zum Download bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
Montageanleitungen
Lightstock Design Unterputz-Serienschalter aus Porzellan mit Messing-Kippschalter, 2-Fach, 2-Wege
