Serienschalter Porzellan als Einsatz – technisch ein Doppelwechselschalter

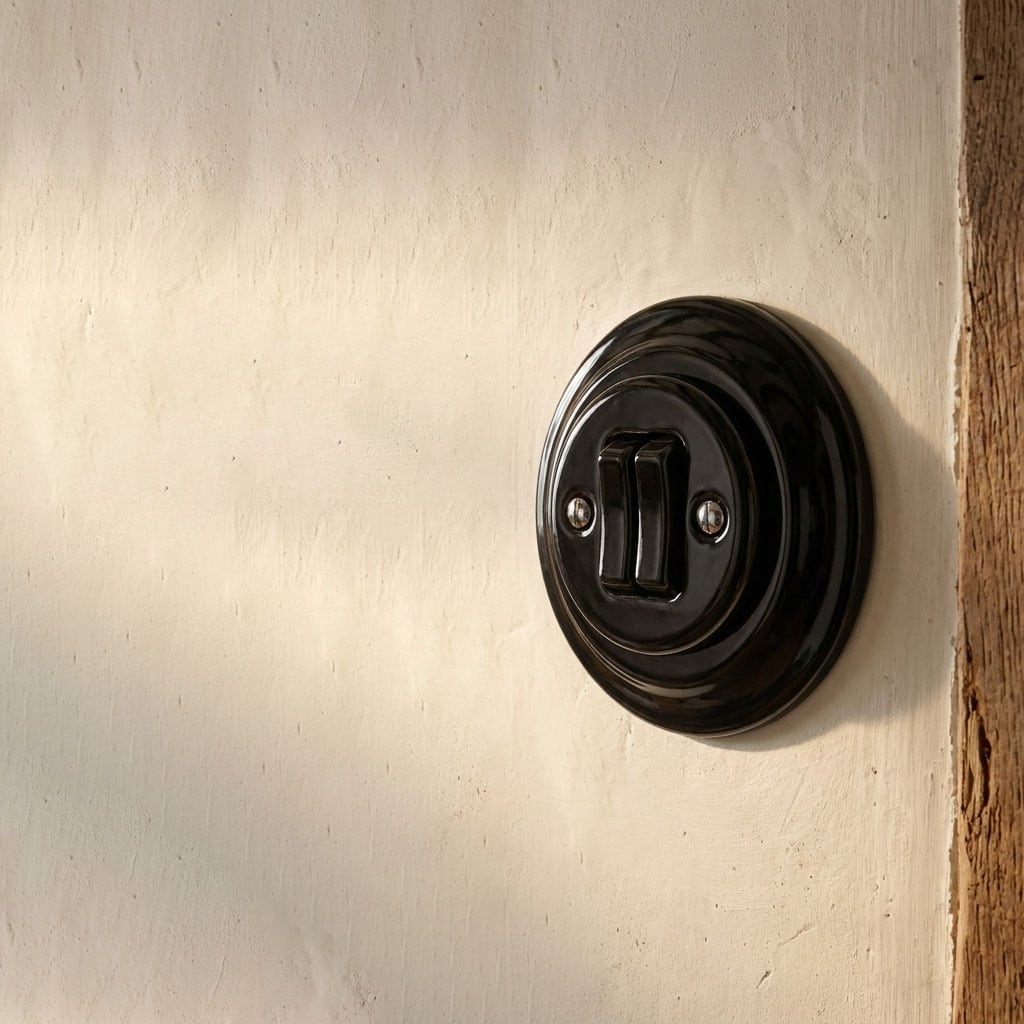

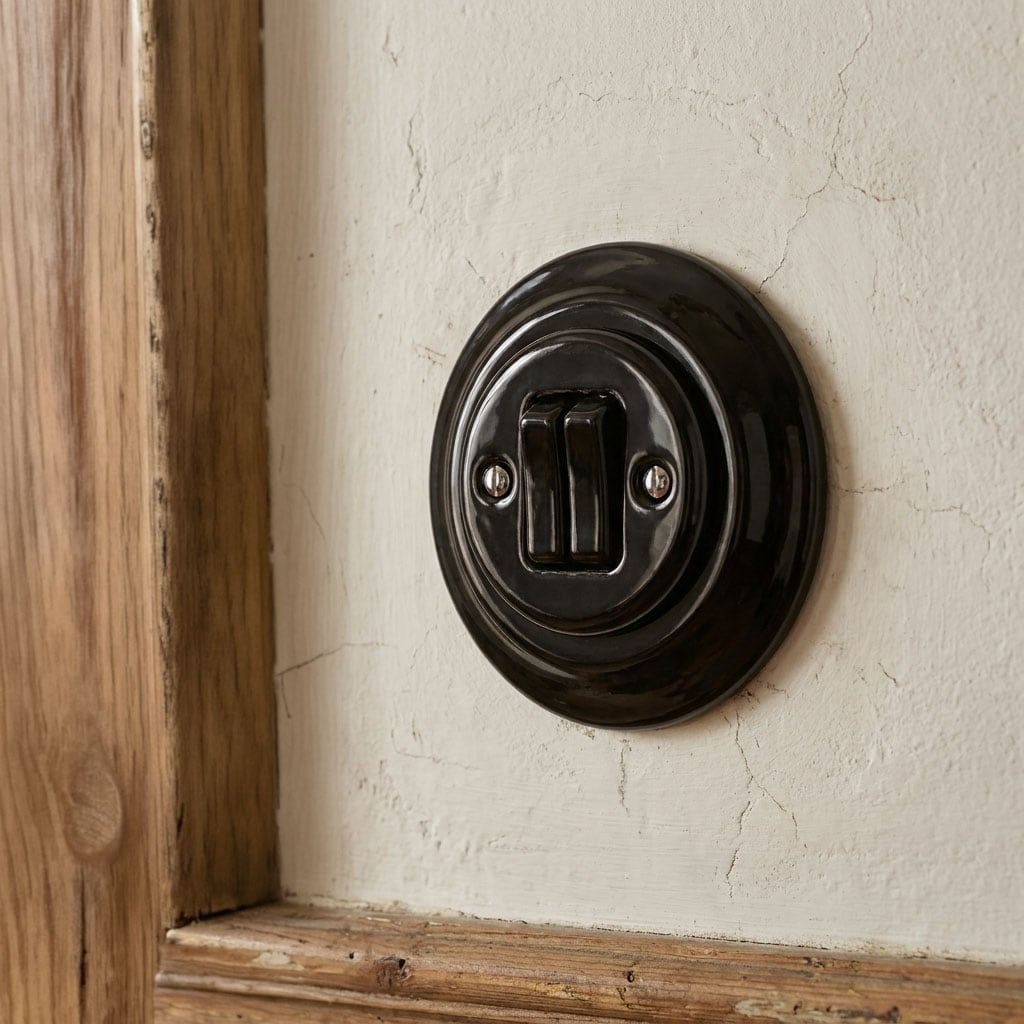

Zwei Wippen, ein Rahmenplatz: Dieser Serienschalter Porzellan als Einsatz bringt zwei Lichtkreise an eine Stelle, an der sonst nur ein Schalter Platz hätte. Zusammen mit unseren Porzellan-Rahmen in 1- bis 4-fach sitzt er neben Steckdosen, Tastern und weiteren Schaltern aus demselben Programm.

Serienschalter und Doppelwechselschalter in einem
Allein eingesetzt arbeitet er als klassischer Serienschalter und schaltet zwei Leuchten getrennt von einer Stelle – umgangssprachlich oft einfach Doppelschalter genannt. Technisch stecken zwei unabhängige Wechselschalter im Einsatz (Schaltzeichen 6+6), also ein Doppelwechselschalter, im Fachhandel auch Serienwechselschalter. Paarweise installiert, schalten zwei Einsätze beide Leuchten von zwei Stellen – etwa am Anfang und Ende des Flurs.

Kombinieren, ergänzen, ersetzen
Im 2-fach, 3-fach oder 4-fach Porzellan-Rahmen lässt sich der Einsatz frei mit dem Steckdoseneinsatz, dem Schaltereinsatz 1-Fach und dem Doppeltaster-Einsatz kombinieren – etwa Licht, Rollladen und Steckdose neben der Tür. Ebenso ersetzt er einen defekten Einsatz, ohne neuen Rahmen. Für einen einzelnen Schalter mit Rahmen ist der Doppelwechselschalter aus Porzellan als Komplettset die einfachere Wahl.

Lieferumfang und Material

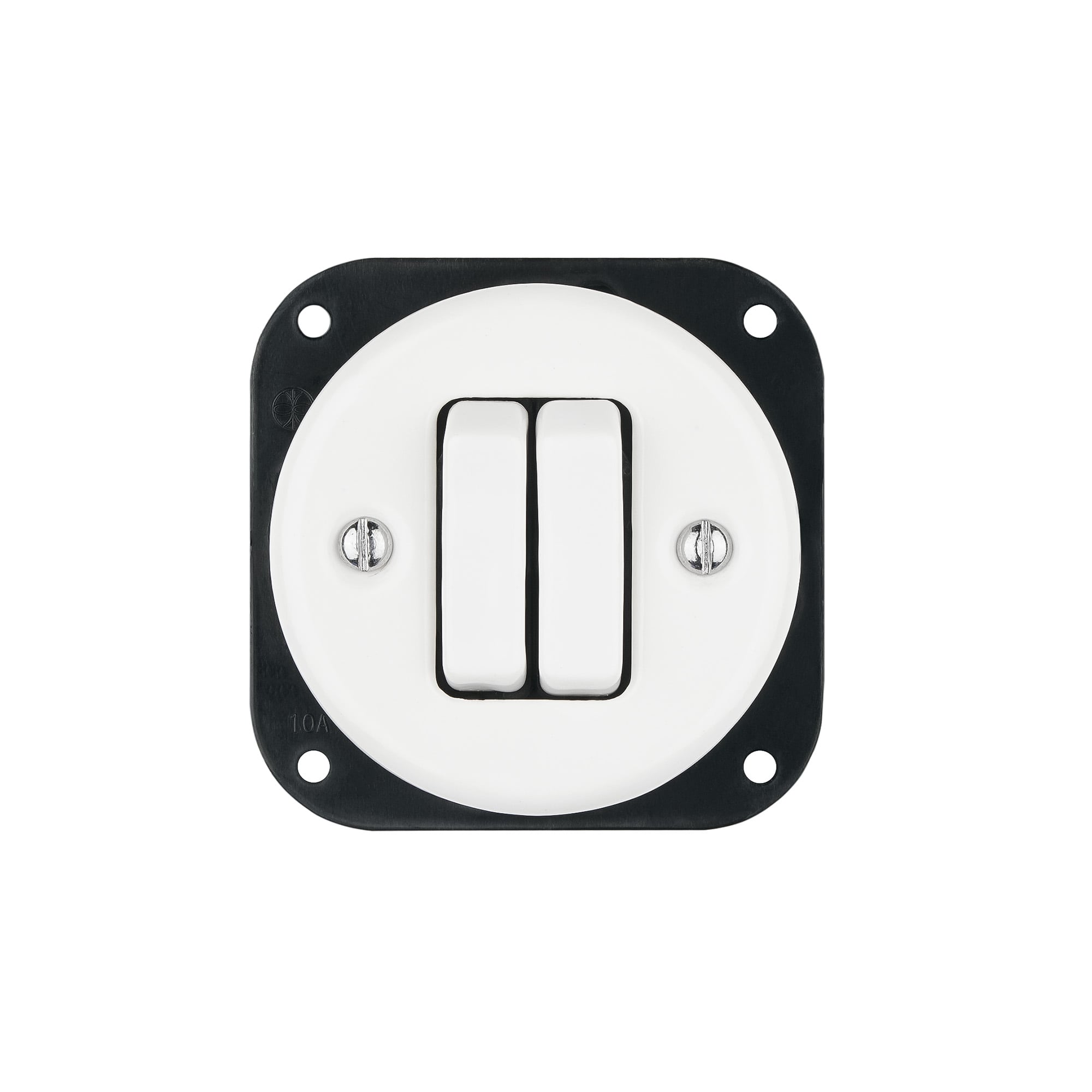

Geliefert wird der Serienschalter-Einsatz aus Porzellan auf Tragplatte mit runder Abdeckung und zwei Schaltwippen – ohne Rahmen. Die Abdeckung besteht aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil, und sie vergilbt nicht wie Kunststoff. Einsatz und Rahmen gibt es jeweils in Weiß und Schwarz.

Technische Daten

• Funktion: 2-Fach, 2-Wege – Serienschalter bzw. Doppelwechselschalter (6+6)
• Nennspannung: 250 V~, 50 Hz
• Nennstrom: max. 10 A
• Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
• Material Abdeckung: Hart-Porzellan, glasiert
• Schutzart: IP20, für geschlossene und trockene Räume
• Einbautiefe: ca. 11,3 mm · Aufbauhöhe: ca. 25,5 mm
• Montage: alle gängigen 68-mm-Gerätedosen
• Lieferumfang: Einsatz mit Porzellan-Abdeckung, ohne Rahmen
• Passende Rahmen: Lightstock Porzellan-Rahmen 1- bis 4-fach für Unterputz
• Farben: Weiß (IUP6W), Schwarz (IUP6S)

Montage
Der Serienschalter Porzellan als Einsatz wird in eine vorhandene Unterputz-Gerätedose gesetzt und mit dem Porzellan-Rahmen (optional) abgeschlossen. Die bebilderte Montageanleitung mit Schaltplan steht darunter als PDF bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.

Montageanleitungen

Lightstock Retro Doppelwechselschalter / Serienschalter aus Porzellan als Einsatz, 2-Fach, 2-Wege

Passt dazu

• Porzellan-Rahmen für Unterputz – 1- bis 4-fach, in Weiß und Schwarz
• Steckdoseneinsatz aus Porzellan – für die Kombination aus Schalter und Steckdose
• Doppeltaster-Einsatz – zwei Tastfunktionen, etwa für den Rollladen, im selben Rahmen
• Schaltereinsatz 1-Fach – für eine Leuchte von einer oder zwei Stellen
• Doppelwechselschalter aus Porzellan als Komplettset – für den einzelnen Schalter mit Rahmen
