Aufputz-Kreuzschalter aus Porzellan mit Porzellan-Kippschalter

Wo eine Leuchte von drei Stellen geschaltet wird, sitzen drei Schalter an der Wand – und jeder davon wird täglich angefasst. Bei diesem wird nichts gedrückt, sondern ein Hebel umgelegt. Der Aufputz-Kreuzschalter aus Porzellan ist die dritte Schaltstelle für Flur, Treppenhaus oder Durchgangszimmer: ein kompakter, glasierter Porzellankörper von rund 65 mm Durchmesser mit einem Kipphebel, der ebenfalls aus Porzellan besteht.

So funktioniert die Kreuzschaltung
Ein Kreuzschalter arbeitet nie allein. Er sitzt zwischen zwei Aufputz-Wechselschaltern mit Porzellan-Kippschalter: am Anfang und am Ende der Schaltung je ein Wechselschalter, dazwischen ein Kreuzschalter für jede weitere Schaltstelle. Für drei Schaltstellen werden also zwei Wechselschalter und ein Kreuzschalter benötigt, für vier Schaltstellen zwei Wechselschalter und zwei Kreuzschalter. Angeschlossen werden vier Adern: je zwei korrespondierende Leiter von beiden Seiten. Als einzelner Lichtschalter ist er nicht vorgesehen.

Für die Installation mit Textilkabel
Der Sockel hat einen seitlichen, 11 mm breiten Kabeleingang. So passt der Schalter zur klassischen Aufputz-Installation mit Textilkabel und Kabelhaltern aus Porzellan.

Auf Holz nur mit Montageplatte
Der Aufputz-Kreuzschalter aus Porzellan darf direkt nur auf schwer entflammbaren Untergründen montiert werden, etwa auf Putz, Mauerwerk oder Beton. Auf Holz und anderen brennbaren Untergründen gehört eine schwer entflammbare Montageplatte darunter.

Material

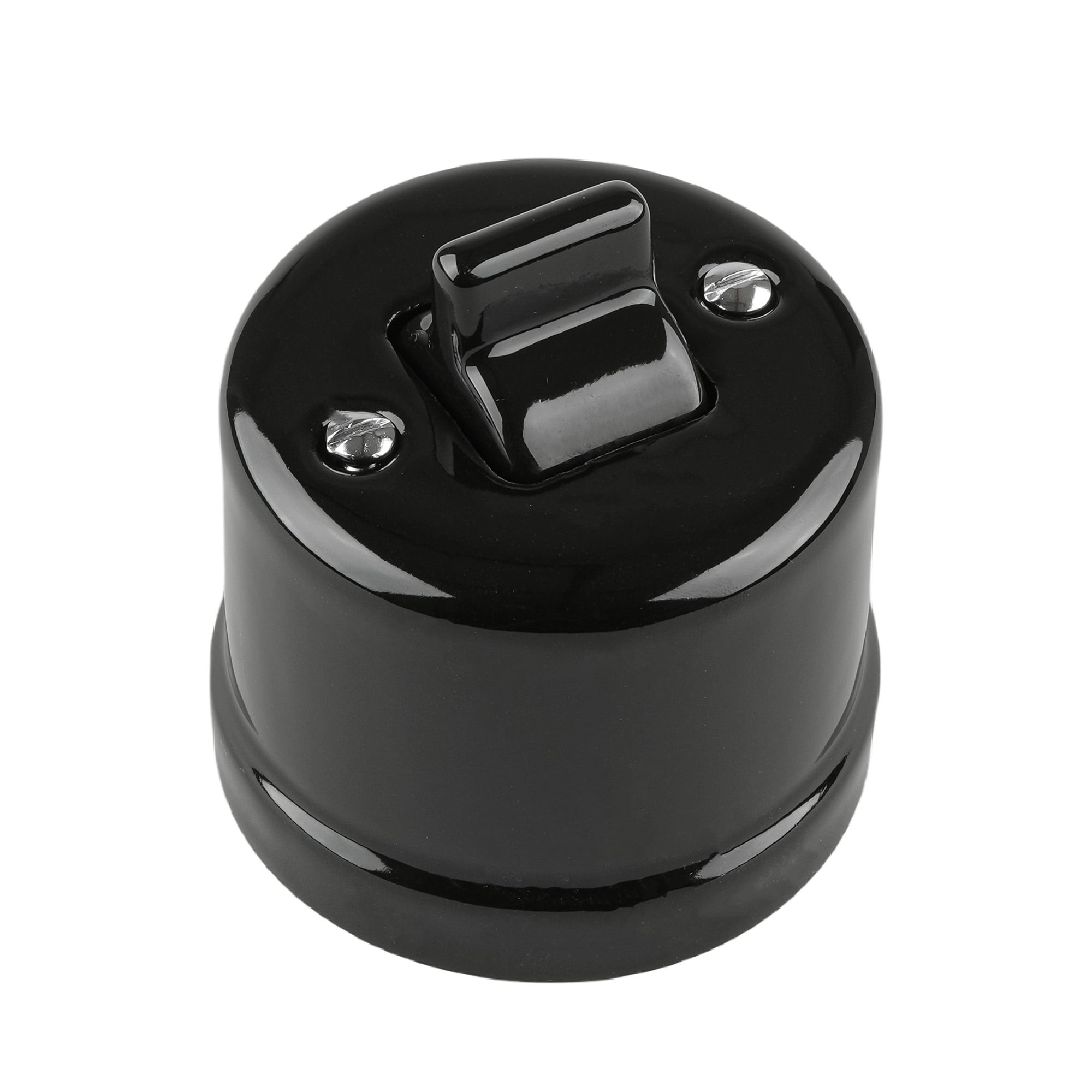

Gehäuse und Kipphebel bestehen aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Porzellan vergilbt nicht wie Kunststoff und behält seinen Glanz über Jahrzehnte. Erhältlich in Weiß und Schwarz – passend zu den Wechselschaltern an den anderen Schaltstellen.

Technische Daten

• Funktion: Kreuzschalter 1-Fach, 3-Wege
• Schaltung: Kreuzschaltung zwischen zwei Wechselschaltern, nicht einzeln verwendbar
• Betätigung: Kippschalter aus Porzellan
• Nennspannung: 250 V~, 50 Hz
• Nennstrom: max. 10 A
• Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
• Kabeleingang: seitlich, 11 mm breit
• Material: Hart-Porzellan, glasiert (Gehäuse und Kipphebel)
• Schutzart: IP20, für geschlossene und trockene Räume
• Durchmesser: ca. 65 mm · Höhe: ca. 50 mm, mit Kipphebel ca. 66 mm
• Befestigung: zwei Schrauben, Lochabstand 38 mm
• Untergrund: schwer entflammbar, sonst mit Montageplatte
• Farben: Weiß (APY8W), Schwarz (APY8S)

Montage

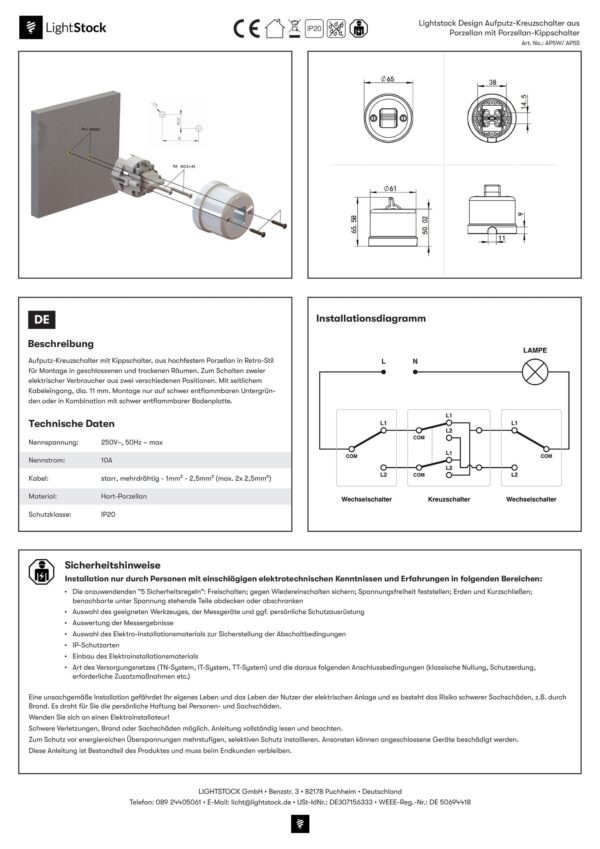

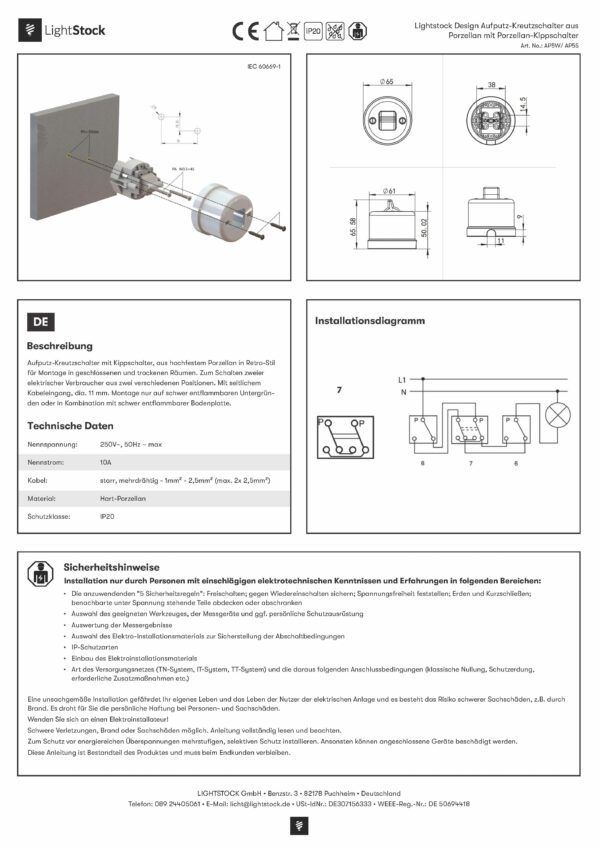

Der Sockel wird mit zwei Schrauben auf die Wand gesetzt, die Leitungen angeschlossen und das Porzellangehäuse aufgeschraubt. Die bebilderte Montageanleitung mit dem Schaltplan der Kreuzschaltung steht direkt darunter als PDF zum Download bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
