Retro Aufputz-Kippschalter Porzellan – Lichtschalter, Ausschalter 2-polig

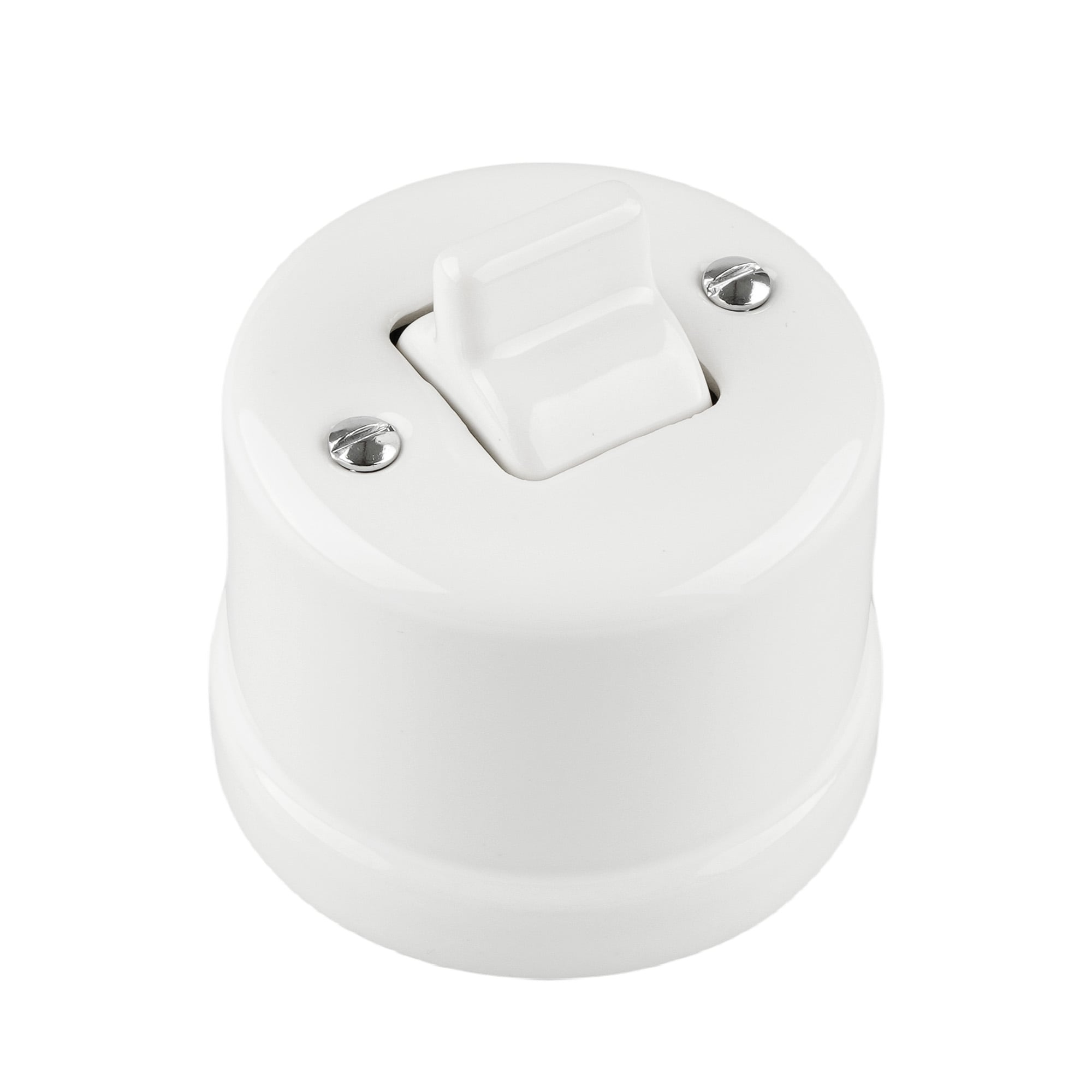

Ein Lichtschalter, der auf der Wand sitzt statt in ihr, ist immer zu sehen – und er wird jeden Tag angefasst. Bei diesem wird nichts gedrückt, sondern ein Hebel umgelegt. Der Aufputz-Kippschalter Porzellan trägt einen Kipphebel, der wie das Gehäuse aus glasiertem Porzellan besteht: ein kompakter Körper von rund 65 mm Durchmesser, zwei glänzende Schrauben, ein Hebel.
Ausschalter 2-polig: trennt Außenleiter und Neutralleiter
Der Lichtschalter ist ein zweipoliger Ausschalter und schaltet eine Leuchte von einer Stelle ein und aus. Ein Hebel bewegt dabei zwei Kontakte gleichzeitig: Im ausgeschalteten Zustand sind Außenleiter und Neutralleiter unterbrochen, die Leuchte ist vollständig vom Netz getrennt. Für eine Wechselschaltung von zwei Stellen ist er nicht geeignet – dafür gibt es den Aufputz-Wechselschalter 1-Fach mit Schaltwippe.
Für die Installation mit Textilkabel
Der Sockel hat einen seitlichen, 11 mm breiten Kabeleingang. So passt der Schalter zur klassischen Aufputz-Installation mit Textilkabel und Kabelhaltern aus Porzellan.
Auf Holz nur mit Montageplatte
Der Aufputz-Kippschalter Porzellan darf direkt nur auf schwer entflammbaren Untergründen montiert werden, etwa auf Putz, Mauerwerk oder Beton. Auf Holz und anderen brennbaren Untergründen gehört eine schwer entflammbare Montageplatte darunter.
Material
Gehäuse und Kipphebel bestehen aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Porzellan vergilbt nicht wie Kunststoff und behält seinen Glanz über Jahrzehnte. Erhältlich in Weiß und Schwarz.
Technische Daten
- Funktion: Ausschalter 2-polig (trennt Außenleiter und Neutralleiter)
- Betätigung: Kippschalter aus Porzellan
- Anschlussklemmen: 2× COM, 2× L1
- Nennspannung: 250 V~, 50 Hz
- Nennstrom: max. 10 A
- Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
- Kabeleingang: seitlich, 11 mm breit
- Material: Hart-Porzellan, glasiert (Gehäuse und Kipphebel)
- Schutzart: IP20, für geschlossene und trockene Räume
- Norm: IEC 60669-1
- Durchmesser: ca. 65 mm · Höhe: ca. 50 mm, mit Kipphebel ca. 66 mm
- Befestigung: zwei Schrauben, Lochabstand 38 mm
- Untergrund: schwer entflammbar, sonst mit Montageplatte
- Farben: Weiß (APY5W), Schwarz (APY5S)
Montage

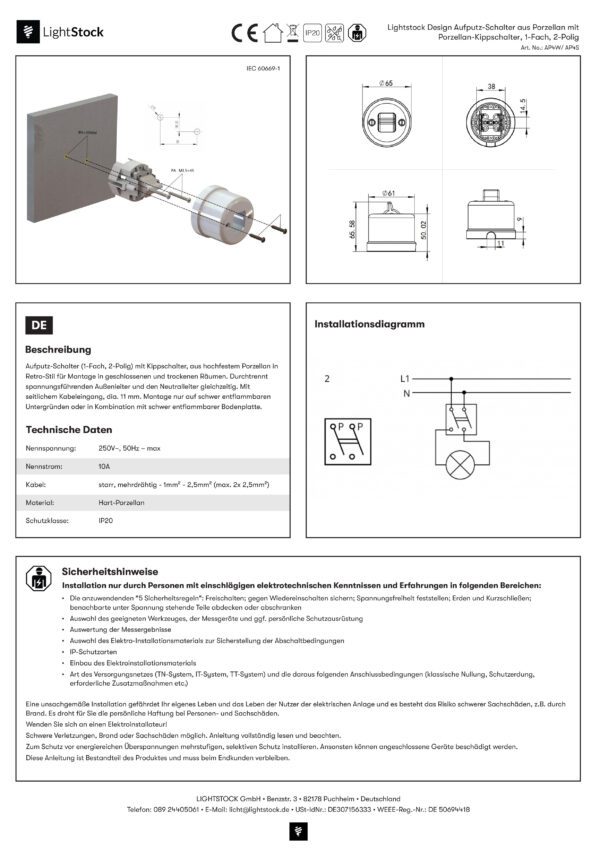

Der Sockel wird mit zwei Schrauben auf die Wand gesetzt, die Leitungen angeschlossen und das Porzellangehäuse aufgeschraubt. Die bebilderte Montageanleitung mit Schaltplan steht direkt darunter als PDF zum Download bereit. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
Montageanleitungen
Lightstock Design Aufputz-Kippschalter Porzellan, Ausschalter 2-polig
