Doppeltaster-Einsatz aus Porzellan – 2-Fach, ohne Rahmen

Neben der Wohnungstür sitzen oft mehrere Bedienstellen dicht beieinander: Licht, Klingel, Türöffner, manchmal der Rollladen. Dieser Doppeltaster-Einsatz aus Porzellan bringt zwei Tastfunktionen auf einen einzigen Rahmenplatz. Zusammen mit unseren Porzellan-Rahmen in 1- bis 4-fach sitzt er neben Lichtschaltern und Steckdosen aus demselben Programm – in einem durchgehenden Rahmen statt verstreuter Einzelgeräte.

Kombinieren, ergänzen, ersetzen
Im 2-fach, 3-fach oder 4-fach Porzellan-Rahmen lässt sich der Einsatz frei mit dem Schaltereinsatz 1-Fach, dem Doppelschalter-Einsatz und dem Steckdoseneinsatz kombinieren – etwa Licht, Rollladen und Steckdose in einem 3-fach Rahmen. Wo sonst zwei Tastereinsätze nebeneinander säßen, spart er einen kompletten Rahmenplatz. Ebenso ersetzt er einen defekten Einsatz, ohne neuen Rahmen. Für einen einzelnen Doppeltaster ist das Komplettset mit Rahmen die einfachere Wahl.

Zwei Taster in einem Einsatz
Beide Wippen arbeiten unabhängig voneinander und schließen den Kontakt nur, solange sie gedrückt werden (2 × Schließer). Damit eignet sich der Doppeltaster-Einsatz aus Porzellan für:

• Rollladen und Jalousien: Auf und Ab an einer Stelle – über eine Rollladensteuerung oder einen Aktor mit Tastereingängen. Für den direkten Anschluss eines Rollladenmotors ist ein gegeneinander verriegelter Rollladenschalter nötig.
• Klingel und Türöffner: beide Funktionen an einer Stelle in trockenen Innenräumen, etwa an der Wohnungstür im Treppenhaus. Für die Außenwand ist der Einsatz mit Schutzart IP20 nicht ausgelegt.
• Licht über Stromstoßschalter: zwei Lichtkreise als Impulsgeber für Stromstoßschalter, Treppenlichtautomaten oder Smart-Home-Aktoren.

Lieferumfang und Material

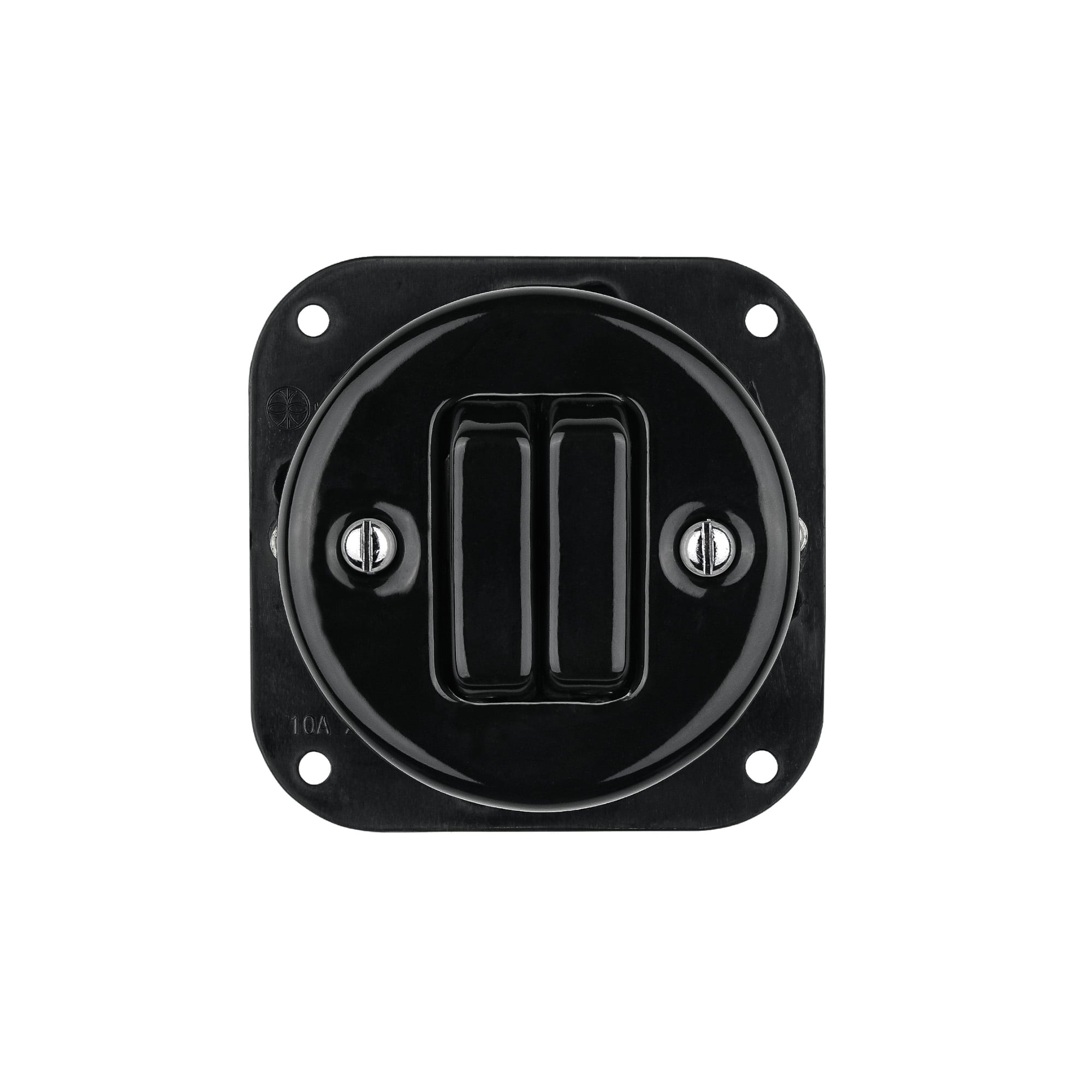

Geliefert wird der Einsatz auf Tragplatte mit runder Abdeckung und zwei Wippen – ohne Rahmen. Die Abdeckung besteht aus glasiertem Hart-Porzellan: nicht leitend, hitzebeständig und farbstabil. Einsatz und Rahmen gibt es jeweils in Weiß und Schwarz.

Technische Daten

• Funktion: Doppeltaster 2-Fach, 2 × Schließer
• Nennspannung: 250 V~, 50 Hz
• Nennstrom: max. 10 A
• Anschluss: starre und mehrdrähtige Leiter, 1–2,5 mm² (max. 2× 2,5 mm²)
• Material Abdeckung: Hart-Porzellan, glasiert
• Schutzart: IP20, für geschlossene und trockene Räume
• Einbautiefe: ca. 11,3 mm · Aufbauhöhe: ca. 25,5 mm
• Montage: alle gängigen 68-mm-Gerätedosen
• Lieferumfang: Einsatz mit Porzellan-Abdeckung, ohne Rahmen
• Passende Rahmen: Lightstock Porzellan-Rahmen 1- bis 4-fach für Unterputz
• Farben: Weiß (IUP15W), Schwarz (IUP15S)

Montage
Der Doppeltaster-Einsatz aus Porzellan wird in eine vorhandene Unterputz-Gerätedose gesetzt und mit dem Porzellan-Rahmen abgeschlossen. Arbeiten an der festen Elektroinstallation gehören in die Hände einer Elektrofachkraft.
